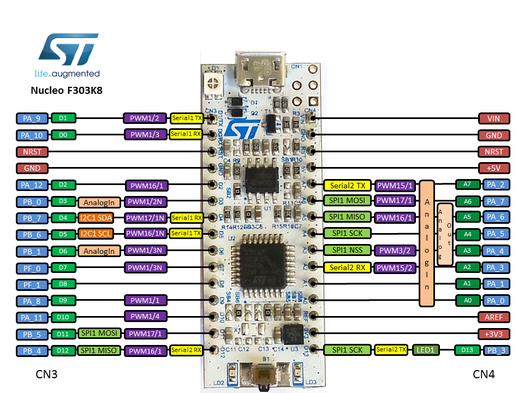

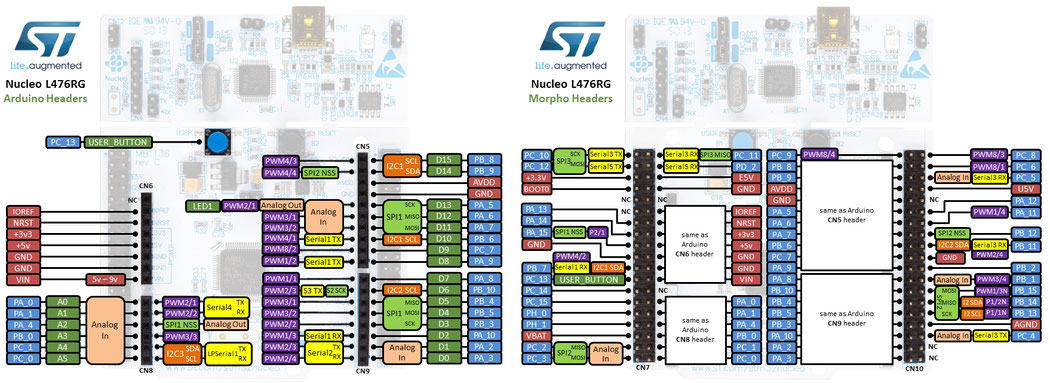

mbed

void setup() {

  pinMode(13, OUTPUT);
}


void loop() {
  digitalWrite(13, HIGH);   // turn the LED on

  delay(1000);              // 1秒wait

  digitalWrite(13, LOW);    // turn the LED off

  delay(1000);              // 1秒wait
}

-----------------------------------------------------------------------------------------------------

//ArduinoIDEのシリアルモニタ起動する

//シリアルモニタを9600 baudsに設定

//A0入力端子が2V以上になればLED1を点灯する

//可変抵抗器の両端を＋3.3VとGNDに接続、中央をA0に接続する。

//このコードをコピペでエラーがでたら全角スペースが入っているかも

void setup() {
  pinMode(13, OUTPUT);     // initialize digital pin 13 as an output.

  Serial.print("\nAnalogIn example\n");

}
void loop() {

 //修正途中

    int meas = analogRead(A0);

  meas = map(meas,0,1023,0,5);

    Serial.print("measure = ");

   Serial.print(meas);

   Serial.print(" mV\n");

  if(meas > 2) {

    digitalWrite(13, HIGH);   // turn the LED on
  }

  else {
    digitalWrite(13, LOW);    // turn the LED off
  }

  delay(200);              // 200 ms
}

----------------------------------------------------------------------------------------------------

//D12pinをプルアップ入力モードにしてタクトSWを接続し、片側をGNDに接続する。

//タクトSWを押すと、ボードに搭載のLED(L)が点灯→消灯を繰り返す

byte myled = true;

void setup() {
  pinMode(12,INPUT_PULLUP);  //initialize digital pin 12 as an input_pullup mode.}

  pinMode(13, OUTPUT);     // initialize digital pin 13 as an output.

}

void loop() {

   if(digitalRead(12) == LOW){

    myled = !myled;   //SWが押されるとON,OFFを反転する

        digitalWrite(13, myled);   // LED on,off

    delay(200);  //200 ms

  }

}

-----------------------------------------------------------------------------------------------------

//シリアル通信

//ArduinoIDEのシリアルモニタ起動する

//シリアルモニタを9600 baudsに設定

byte myled = true;

  int i = 1;

void setup() {
  // initialize serial communication at 9600 bits per second:
  Serial.begin(9600);

  pinMode(13, OUTPUT);     // initialize digital pin 13 as an output.

  Serial.println("Hello World !");

}

void loop() {

  delay(1000);  //1 sec

  Serial.print("This program runs since ");

  Serial.print(i);

  Serial.print(" seconds.\n");

     i++;

    myled = !myled;   //SWが押されるとON,OFFを反転する

    digitalWrite(13, myled);   // LED on,off

}

-----------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------

//Loopしなくても点滅する
#include <MsTimer2.h>            // タイマー割り込みヘッダファイル

// 割り込み時に処理される関数
void flash() {
  static boolean output = HIGH;  // プログラム起動前に１回だけHIGH(1)で初期化される

  digitalWrite(13, output);      // 13番ピン(LED)に出力する(HIGH>ON LOW>OFF)
  output = !output;              // 内容を反転(HIGH→LOW/LOW→HIGH)させoutputにセットする
}
// 電源起動時とリセットの時だけのみ処理される関数(初期化と設定処理)
void setup() {
  pinMode(13, OUTPUT);           // 13番ピンを出力に設定(13番ピンにLEDが接続されている為)

  MsTimer2::set(100, flash);     // 100ms毎にflash( )割込み関数を呼び出す様に設定
  MsTimer2::start();             // タイマー割り込み開始
}

void loop() {
     //
}

-----------------------------------------------------------------------------------------------------

 //Stepping Motor 28BYJ48 Driver  ULN2003

int motorPin1 = 4;     // Blue   - pin 1

int motorPin2 = 5;    // Pink   - pin 2

int motorPin3 = 6;    // Yellow - pin 3

int motorPin4 = 7;    // Orange - pin 4

                       // Red    - pin 5 (VCC)

int motorSpeed = 2300;  //速度。数値が小さいほど速くなる。2000以下は脱調が起きる

int count = 0;          // カウント変数

int countsperrev = 512; // 1回転

int lookup[4] = {B01100, B00110, B00011, B01001};  //2相励磁

float dim = 0;  //回転角度

const float oneStep = 5.625/32;  //1ステップの角度

void setup() {    //IO Pin番号設定

  pinMode(motorPin1, OUTPUT);

  pinMode(motorPin2, OUTPUT);

  pinMode(motorPin3, OUTPUT);

  pinMode(motorPin4, OUTPUT);

  Serial.begin(9600);

}

void loop(){

  if(count < countsperrev )

    clockwise();

  else if (count == countsperrev * 2)

    count = 0;

  else

    anticlockwise();

  count++;

}

void anticlockwise()    //反時計回り

{

  for(int i = 0; i < 4; i++)

  {

    setOutput(i);

    delay(motorSpeed/3);

    dim = dim - oneStep;  //回転角度カウント

    Serial.println(dim);  //回転角度表示

  }

}

void clockwise()    //時計回り

{

  for(int i = 3; i >= 0; i--)

  {

    setOutput(i);

    delay(motorSpeed/3);

    dim = dim + oneStep;  //回転角度カウント

    Serial.println(dim);  //回転角度表示

  }

}

void setOutput(int out)

{

  digitalWrite(motorPin1, bitRead(lookup[out], 0));

  digitalWrite(motorPin2, bitRead(lookup[out], 1));

  digitalWrite(motorPin3, bitRead(lookup[out], 2));

  digitalWrite(motorPin4, bitRead(lookup[out], 3));

}

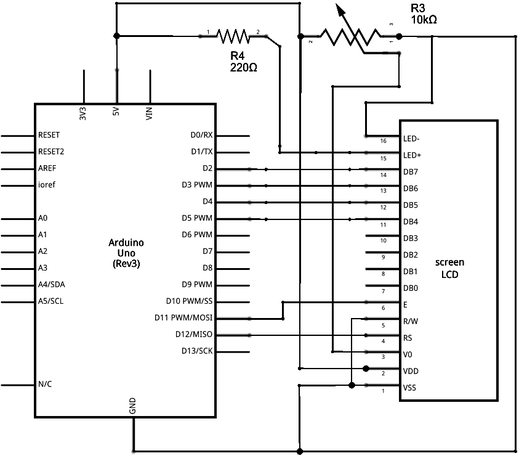

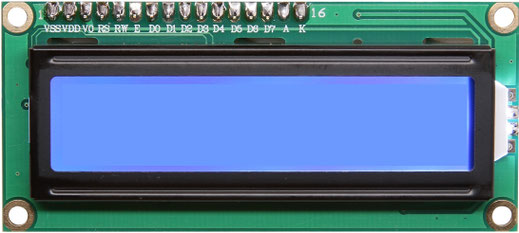

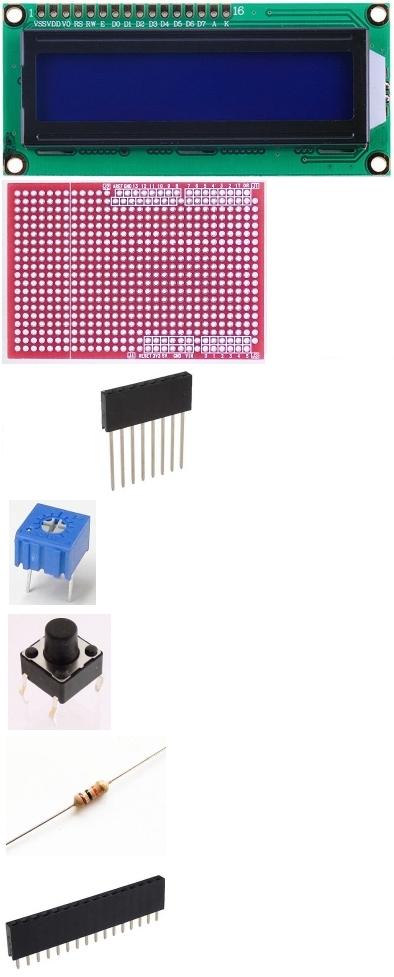

//Arduino
#include <LiquidCrystal.h>

// initialize the library with the numbers of the interface pins
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  // set up the LCD's number of columns and rows:
  lcd.begin(16, 2);
  // Print a message to the LCD.
  lcd.print("hello, world!");
}

void loop() {
  // set the cursor to column 0, line 1
  // (note: line 1 is the second row, since counting begins with 0):
  lcd.setCursor(0, 1);
  // print the number of seconds since reset:
  lcd.print(millis() / 1000);
}

//Arduino

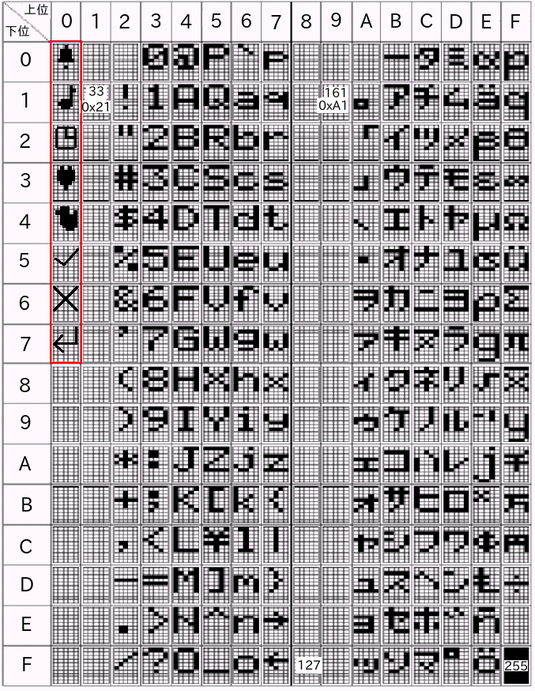

//CHARACTER FONT MAPPING

#include <Wire.h>
#include <LiquidCrystal.h>

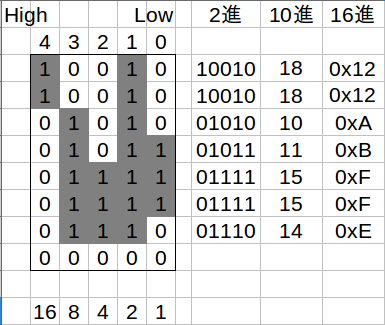

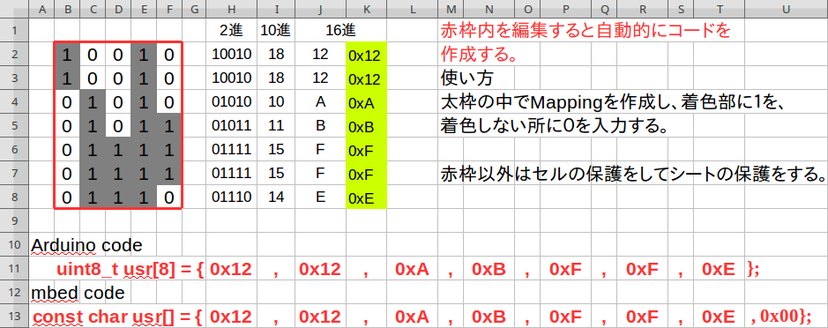

//ユーザー定義CHARACTER MAPPING
uint8_t usr[8] = {  0x12,0x12,0xA,0xB,0xF,0xF,0xE};  //ここに上表の数値を入れる

LiquidCrystal lcd(2, 3, 4, 5, 6, 7);  // (RS,E,D4,D5,D6,D7)

#if defined(ARDUINO) && ARDUINO >= 100
#define printByte(args)  write(args);
#else
#define printByte(args)  print(args,BYTE);
#endif

void setup()
{
  lcd.begin(16, 2);

  lcd.createChar(15, usr);  // CHARACTER定義
  displayKeyCodes();
}

void displayKeyCodes(void) {
//  uint8_t cha = 0xA1;  //
  uint8_t cha = 15;  //

    lcd.clear();
    lcd.setCursor(0, 0);
      lcd.printByte(cha);  //ユーザー定義CHARACTERを表示
}

void loop() {
}

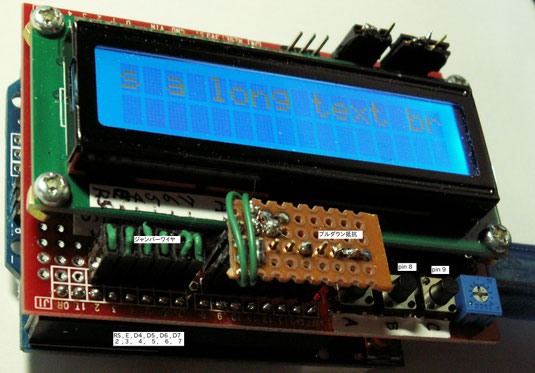

Arduino用スケッチ

下記のHPのcodeをpin番号のみ修正すれば動作します。

LED等付いていないが関係なく動作します。

この場合、電源投入後　中央、右ボタンを同時に押すとLCDに表示される。

中央、右ボタンのどちらかを押すと左右にスクロールします。

//下記のコードは電源投入後、中央、右ボタンのどちらかを押すと左右にスクロールします。

//http://www.nudatech.com/blog/scrolling-text-on-16x2-lcd-controlled-by-pushbuttons/
//のエラー処理、LED処理等を省いたもの

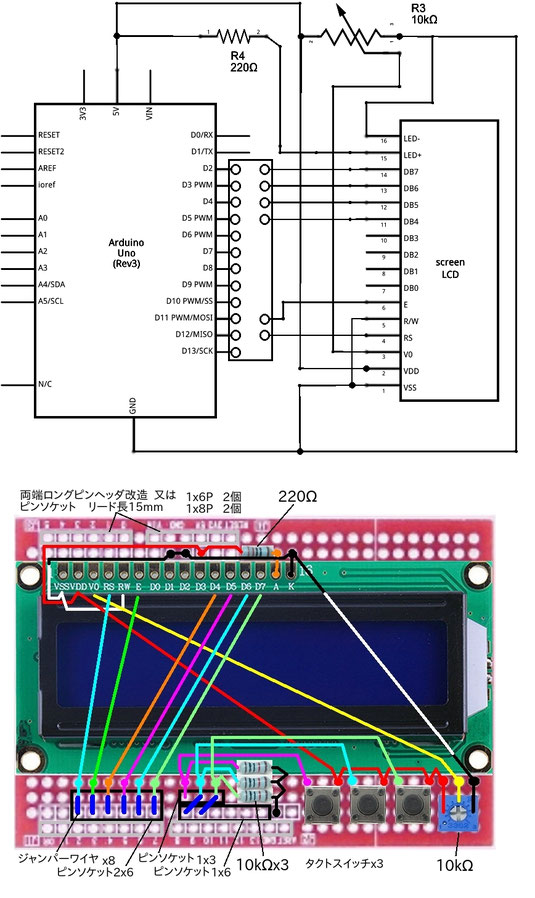

#include <LiquidCrystal.h>

const int PIN_BUTTON1 = 8;  // digital  中ボタンのpin
const int PIN_BUTTON2 = 9;  // digital  右ボタンのpin

//  LCDのpinをArduinoのpinに割り当てる
//               (RS,E,D4,D5,D6,D7)
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);

const int LCD_COLS = 16;  // LCDの桁数

// start position for text
int lcd_start = 0;

const char TEXT[] = "This is a long text brought to you by www.nudatech.com";  //表示される文字
const int TEXT_LEN = (sizeof(TEXT) / sizeof(char)) - 1;
const int LCD_LIMIT = TEXT_LEN - LCD_COLS;

void setup()
{
  // -- SET DIGITAL PINS --
  pinMode(PIN_BUTTON1, INPUT);
  pinMode(PIN_BUTTON2, INPUT);

  // -- SET UP LCD --
  lcd.begin(LCD_COLS,2);
}

void loop()
{
  // -- read buttons --
  int state_button1 = digitalRead(PIN_BUTTON1);
  int state_button2 = digitalRead(PIN_BUTTON2);

    //中ボタン押し
    if(HIGH == state_button1)
    {
      if(lcd_start > 0)
      {
        lcd_start--;

        delay(200);
      }
    }

    //右ボタン押し
    if(HIGH == state_button2)
    {
      if(lcd_start < LCD_LIMIT)
      {
        lcd_start++;

        delay(200);
      }
    }

    // -- print text on the LCD --  //
    for(int i = 0; i < LCD_COLS; i++) //0からLCD桁数まで繰り返す
    {
      lcd.setCursor(i, 0);            //i桁に
      lcd.print(TEXT[lcd_start + i]);  //表示する文字のlcd_start + i番目の文字を表示
    }

  delay(50);
}
